智能组装设备
平板补强钢片贴合组装检测线
平板补强钢片的全自动贴合组装线，带在线尺寸检测。工站依次为：不锈钢片（SUS）组装与承载膜贴合、铜箔贴合、石墨贴合、石墨 waterfall 成型、滚压、压合、tracing，以及填充件（Filler）贴合，贴合工序之后设有尺寸 AOI 站。
规格参数
- 线体工艺
- 不锈钢片（SUS）组装与承载膜贴合、铜箔贴合、石墨贴合、石墨 waterfall 成型、滚压、压合、tracing、填充件（Filler）贴合、在线尺寸 AOI
- 组装零件
- 不锈钢片（SUS）、铜箔、石墨、填充件（Filler）
- 检测类型
- 不锈钢片与承载膜贴合后、石墨与 waterfall 加工后、填充件贴合后的尺寸
- 检测方式
- 在线
- 适用产品
- 平板补强钢片贴合组装
- 使用环境
- 百级洁净室、高架地板
设备演示
以下是产线实拍里的无声片段。画面在播放时，右下角有暂停按钮。

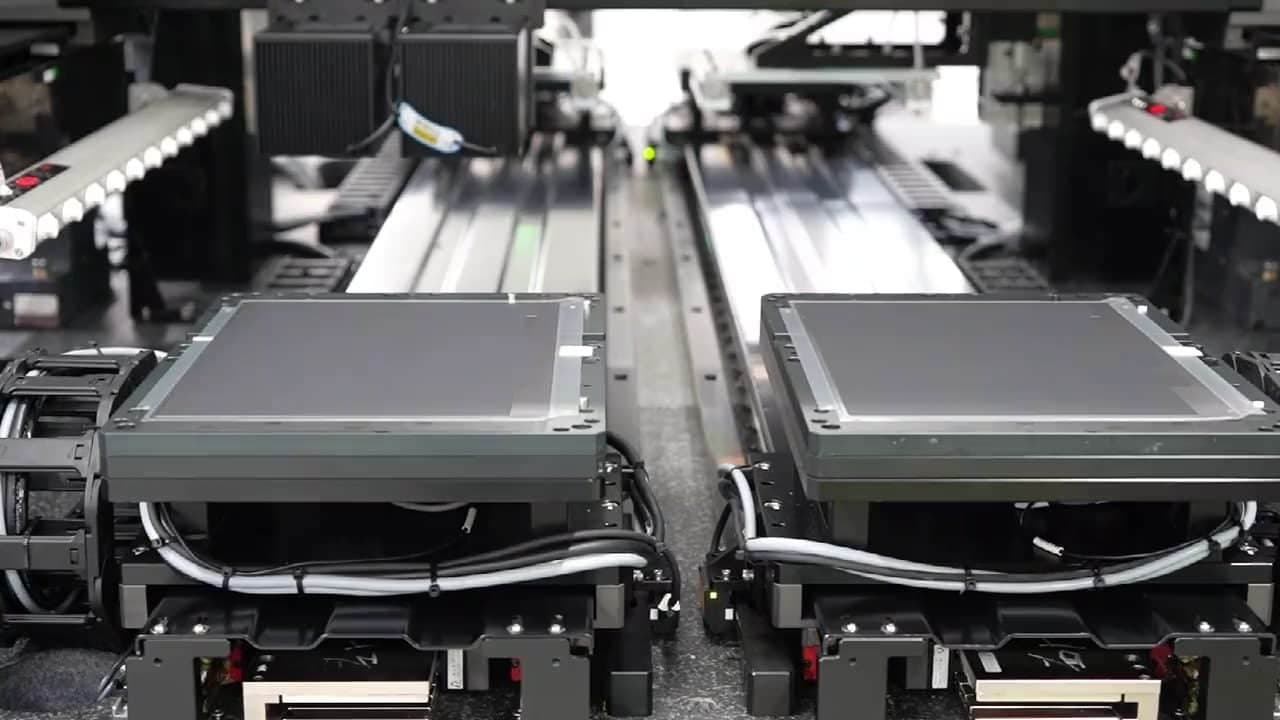

产线实拍 全自动贴合线上的尺寸检测工站：两个载台把料片送到相机下再退回。

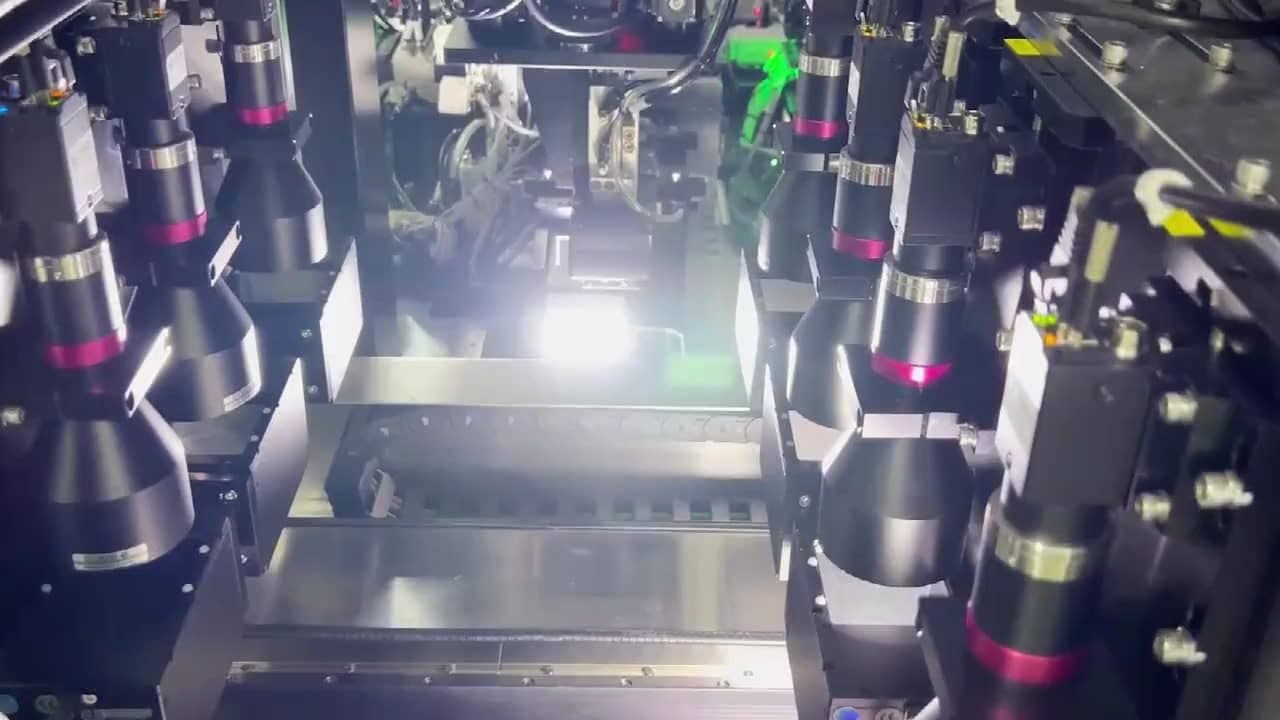

产线实拍 贴合前的多相机对位：两排工业镜头对着亮起的载台。
产品亮点

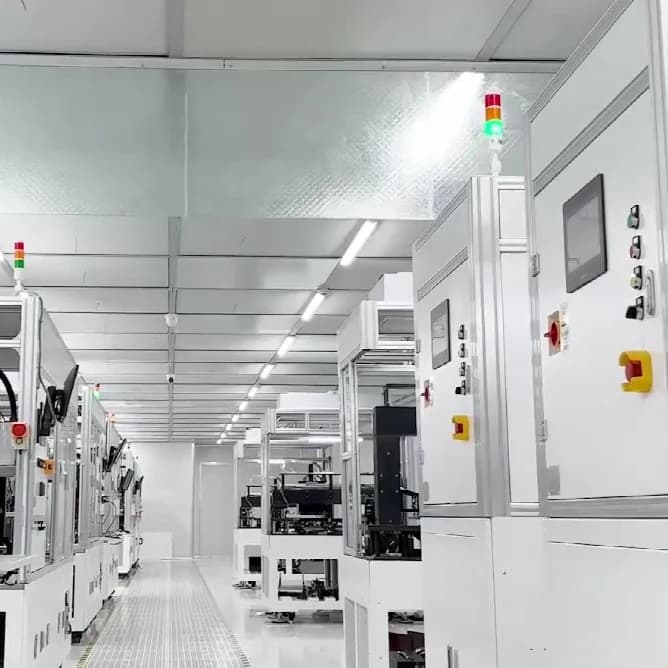

全自动线体，安装在带高架地板的百级洁净室内
多站别：整线集不锈钢片组装和承载膜、铜箔、石墨、填充件贴合于一体
贴合前由相机对位，不锈钢片组装站采用多相机阵列
石墨 waterfall 分成型、滚压、压合、tracing 四步加工
不锈钢片、石墨、填充件贴合之后各设尺寸 AOI 站
AOI 采用左右双载台：载台真空吸附料片，轮流送到相机下飞拍
AOI 软件按上下限逐项判定尺寸，分左右线显示 OK / NG，并记录上料、下料 SN
石墨尺寸 AOI 站另配 3D 相机
应用场景
平板补强钢片的贴合组装产线
